10 технологий, которые защищают здания от землетрясений

Землетрясение – мощная разрушительная стихия, которая способна уничтожать целые города. К счастью, за последние несколько десятилетий архитекторы и инженеры разработали несколько технологий, которые гарантируют, что здания, будь то небольшие дома или небоскребы, не разрушатся, если случится землетрясение.



Источник - http://mirum.ru/news/world_trend/hitech/10_tekhnologiy_kotorye_zashchishchayut_zdaniya_ot_zemletryaseniy/

1. «Парящий» фундамент

10 технологий защиты от землетрясений

Изоляция фундамента, как следует из названия, заключается в том, чтобы отделить фундамент здания от всей постройки выше фундамента. Одна из систем, работающих по такому принципу, позволяет зданию «плавать» над фундаментом на свинцово-резиновых подшипниках, в которых свинцовое ядро окружено чередующимися слоями резины и стали. Стальные пластины крепят подшипники к зданию и фундаменту и это позволяет во время землетрясения двигаться фундаменту, но не двигаться конструкции над ним.

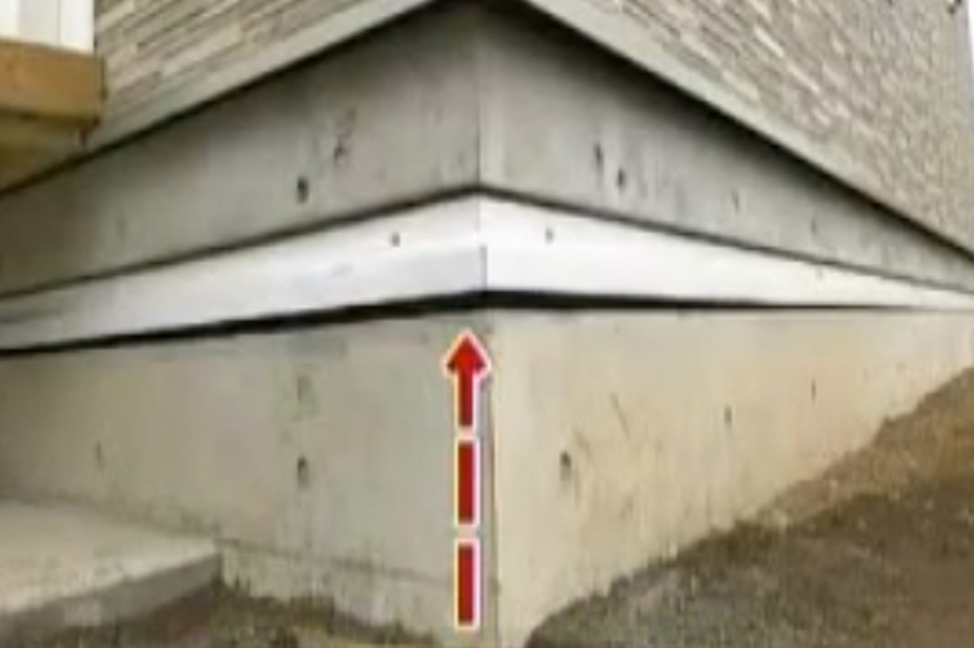

Сегодня японские инженеры вывели эту технологию на новый уровень. Их система позволяет зданию парить на воздушной подушке. Вот как это работает. Сенсоры на здании распознают сигналы сейсмической активности. Сеть сенсоров передает сигнал воздушному компрессору, который за полсекунды нагнетает воздух между зданием и фундаментом. Подушка поднимает здание на 3 см над землей, изолируя его от толчков, которые могут его разрушить. Когда землетрясение прекращается, компрессор выключается и здание опускается на место.







2. Амортизаторы ударов

2 10 технологий защиты от землетрясений

Эта технология взята из авто-индустрии. Амортизаторы уменьшают магнитуду вибраций, превращая кинетическую энергию колебаний в тепловую энергию, которая может быть рассеяна через тормозную жидкость. В строительстве инженеры устанавливают на каждом уровне здания подобные гасители колебаний, один конец которых крепится к колонне, другой к балке. Каждый гаситель состоит из поршневой головки, которая движется в цилиндре, наполненном силиконовым маслом. Во время землетрясения горизонтальное движение здания заставляет двигаться поршни, оказывая давление на масло, что преобразует механическую энергию землетрясения в тепло.

















3. Маятниковая сила

3_10 технологий защиты от землетрясений

Амортизация может быть разных видов. Другое решение, особенно для небоскребов, предполагает подвешивание огромной массы у вершины здания. Стальные тросы поддерживают массу, в то время как тягучие жидкие амортизаторы располагаются между массой и защищаемым зданием. Когда во время землетрясения здание раскачивается, маятниковая сила заставляет его двигаться в обратном направлении, рассеивая энергию.

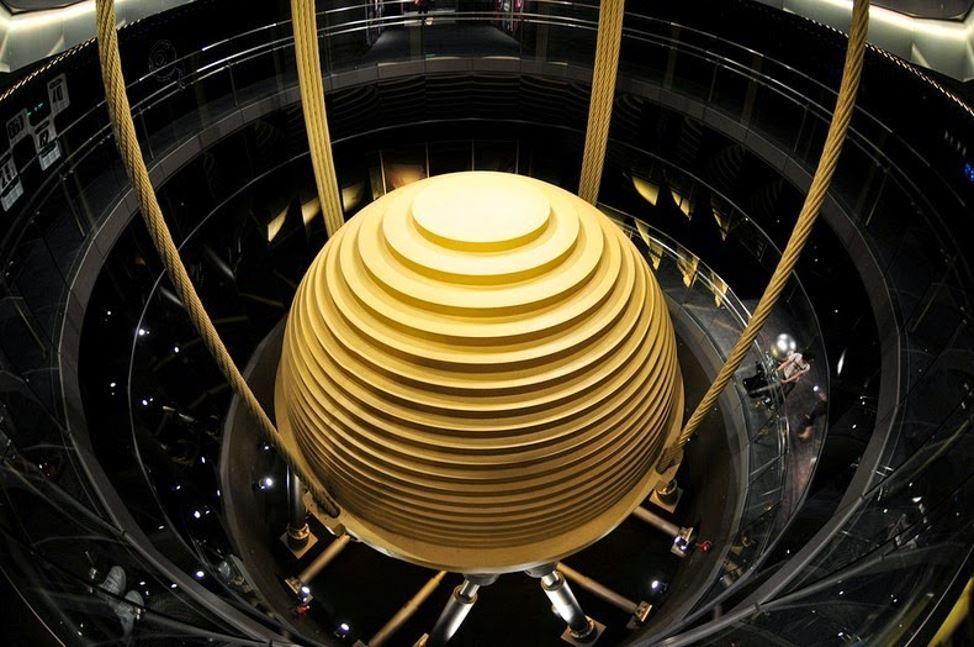

Каждый такой маятник настроен точно в соответствии с естественной частотой вибрации здания, чтобы избежать эффекта резонанса. Такая система используется в небоскребе «Тайбэй 101» высотой 508 м – в центре маятника 660-тонный шар золотого цвета, подвешенный на 8 стальных тросах.

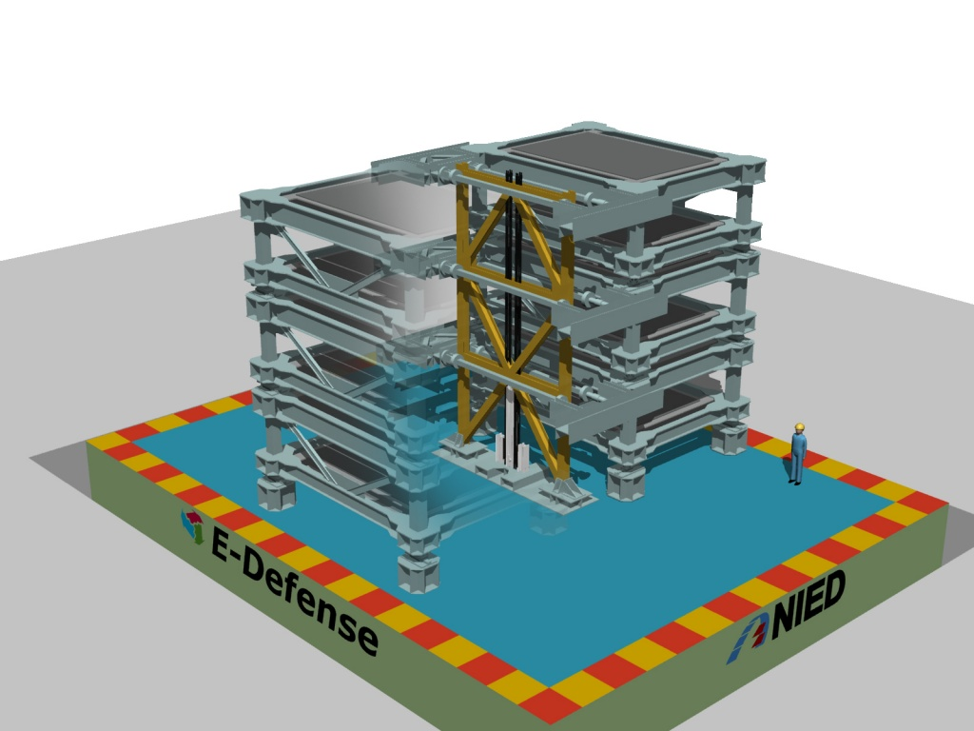

4. Заменяемые предохранители

4 10 технологий защиты от землетрясений

Знаете, как работают электрические «пробки»? Инженеры пытаются внедрить подобные предохранители и в сейсмическую защиту зданий.

Электрические предохранители «вылетают», если нагрузка на сеть превышает определенные значения. Электричество отключается, и это предотвращает перегрев и пожары. Исследователи из Университета Стэнфорда и Университета Иллинойса провели исследования конструкции из стальных рам, которые являются эластичными и могут колебаться на вершине фундамента.

Но это еще не все. В дополнение исследователи предложили вертикальные кабели, которые соединяют верхушку каждой рамы с фундаментом, тем самым ограничивая колебания. А когда колебания заканчиваются, кабели могут вытянуть всю конструкцию вверх. Наконец, между рамами и у оснований колонн находятся заменяемые предохранители. Металлические зубцы предохранителей поглощают сейсмическую энергию. Если нагрузка превысит допустимую, предохранители можно легко и недорого заменить, быстро восстановив здание в его первозданном виде.

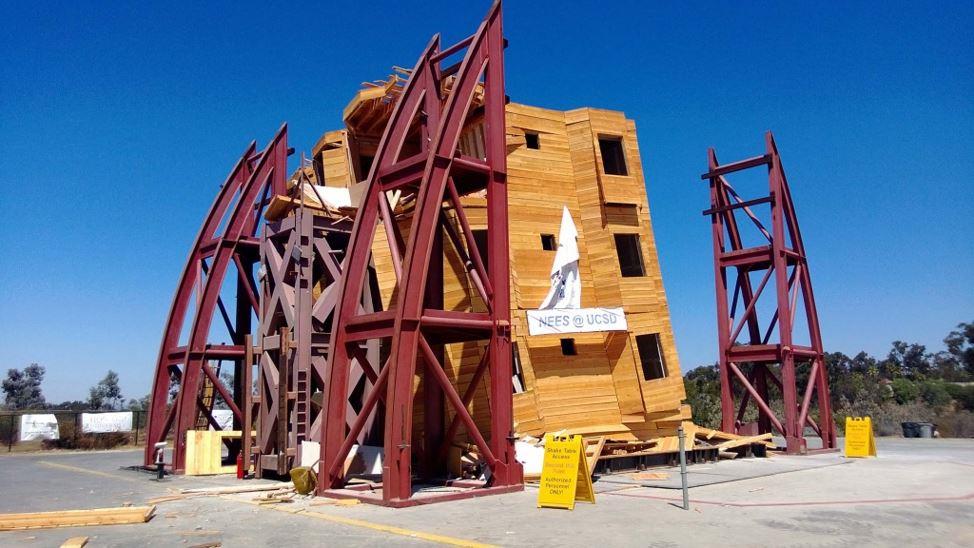

5. Колеблющееся «ядро»

 5 10 технологий защиты от землетрясений

Во многих современных небоскребах инженеры используют систему колеблющейся стены центрального ствола здания. Усиленный бетон проходит через центр конструкции, окружая лифтовые холлы. Однако эта технология несовершенна, и такие здания во время землетрясений могут подвергаться значительным неэластичным деформациям. Решением может стать комбинирование этой технологии с упомянутой выше изоляцией фундамента.

Стена центрального ствола здания колеблется на нижнем уровне здания, чтобы предотвратить разрушения бетона стены. Кроме того, инженеры укрепляют два нижних этажа здания сталью и устанавливают натяжную арматуру по всей высоте. В железобетонных конструкциях с натяжением арматуры на бетон стальные тросы проходят через центральный ствол здания. Они работают как резиновые ленты, которые могут быть растянуты гидродомкратами, чтобы усилить временное сопротивление разрыву центрального ствола.





6. Плащ-невидимка от землетрясений

 6 10 технологий защиты от землетрясений

Землетрясения создают волны, которые подразделяются на объемные и поверхностные. Первые быстро проходят в глубину Земли. Вторые двигаются более медленно через земную кору и включают подвид волн, известный как волны Рэлея, которые двигают землю в вертикальном направлении. Именно эти колебания и создают основные разрушения при землетрясениях.

Некоторые ученые полагают, что можно прервать передачу этих волн, создав «плащ-невидимку» из 100 концентрических пластиковых колец, скрытых под фундаментом здания. Такие кольца могут улавливать волны, и колебания уже не могут распространяться на здание над ними, а просто выходят с другого конца конструкции из колец. Однако не до конца изучено, что будет в таком случае со стоящими поблизости зданиями, лишенными такой защиты.

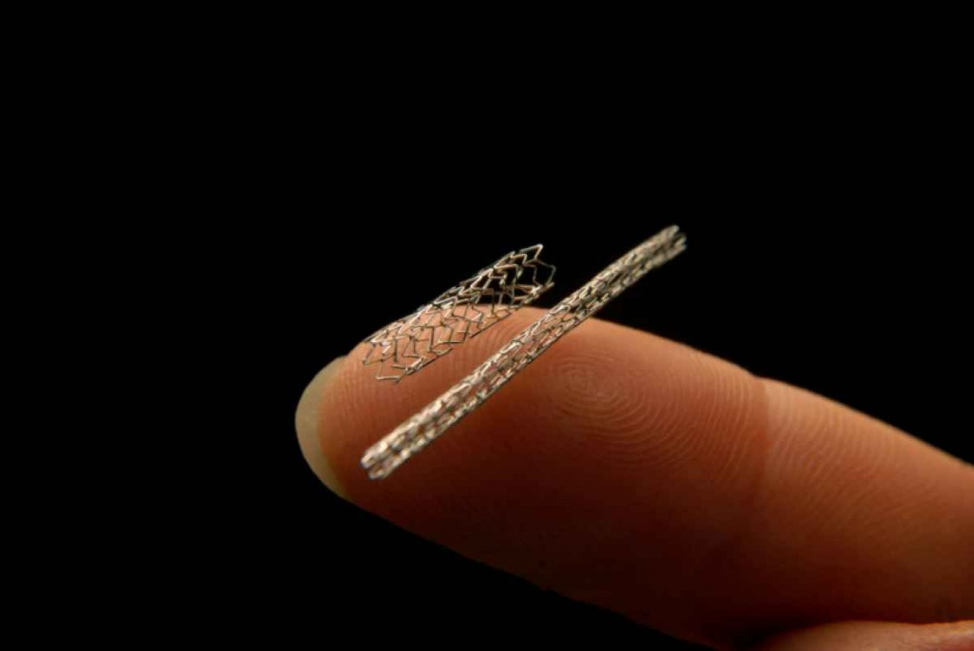

7. Сплавы с эффектом памяти формы

 7 10 технологий защиты от землетрясений

Пластичность материалов представляет главную задачу для инженеров, пытающихся создать сейсмоустойчивые здания. Пластичность описывает изменения, которые происходят в материале, когда к нему прикладывают силу. Если эта сила достаточно велика, форма материала может быть изменена навсегда, что повлияет на его способность правильно функционировать.

Сплавы с эффектом памяти формы, в отличие от традиционных стали и бетона, могут испытывать значительные нагрузки и все равно возвращаться к прежней форме. Эксперименты с этими сплавами уже проводятся. Один из них – никель-титан, или нитинол, который эластичнее стали на 10-30%.

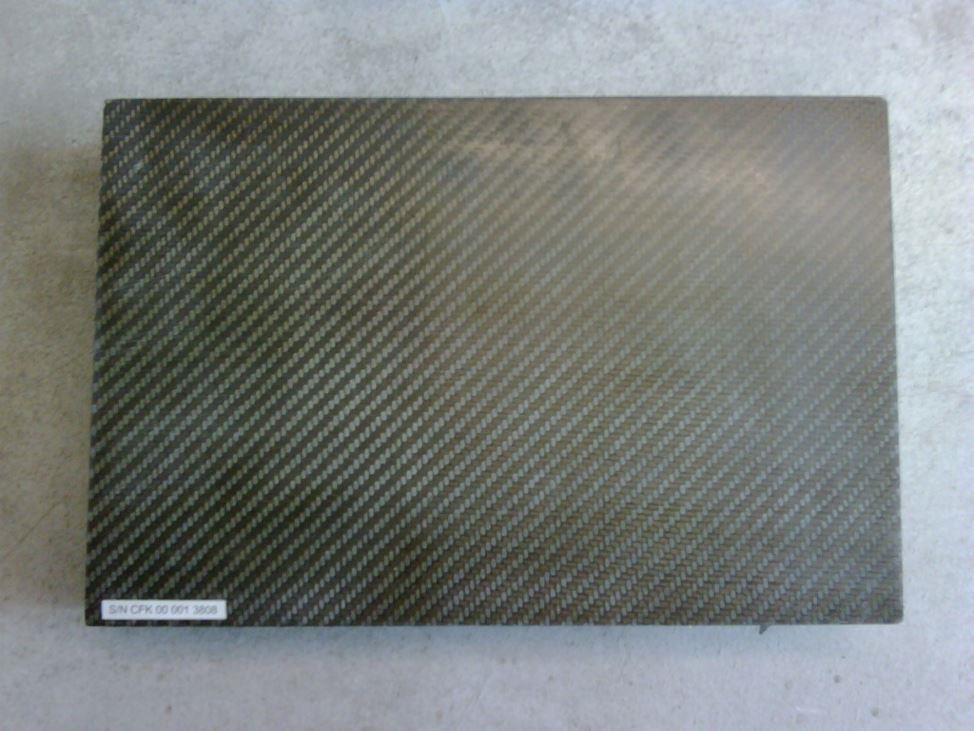

8. Углеволоконная оболочка

 8 10 технологий защиты от землетрясений

Строить новые здания с сейсмозащитой очень важно, но не менее важно защищать от землетрясений здания уже построенные. Изоляция фундамента здесь также может помочь, но есть более простое решение, так называемая усиленная углеродным волокном пластиковая оболочка (fiber-reinforced plastic wrap, FRP). Инженеры просто оборачивают пластиковый материал вокруг опорных бетонных колонн и закачивают под давлением эпоксидную смолу между колонной и материалом. Этот процесс может быть повторен 6-8 раз. Таким способом можно укрепить даже здания, которые уже были повреждены землетрясениями. Согласно исследованиям, устойчивость конструкций при применении такого метода возрастает на 24-38%.





















9. Биоматериалы

9_10 технологий защиты от землетрясений

Материалы, подобные FRP и сплавам с эффектом памяти, в будущем могут стать еще более совершенными – и вдохновение для новых материалов может прийти из мира животных. Например, скромная мидия, чтобы оставаться на своем месте, выделяет липкие волокна – биссусные нити. Некоторые из них жесткие, а другие – эластичные. Когда волна ударяет в мидию, она остается на своем месте, т.к. эластичные нити поглощают волну. Исследователи подсчитали, что соотношение жестких и эластичных волокон – 80:20. Дело за малым – разработать подобный материал для применения в строительстве.

Другая идея связана с пауками. Известно, что их паутина прочнее стали, однако ученые считает, что уникальным этот материал делает динамическая реакция при значительном натяжении. Ученые обнаружили, что при растяжении отдельных нитей паутины они сначала не растягиваются, потом растягиваются, а потом опять становятся нерастягивающимися.









10. Картонные трубы

 10 10 технологий защиты от землетрясений

Для стран, которые не могут позволить себе дорогие сейсмозащитные технологии, у инженеров также есть разработки. Например, в Перу исследователи сделали традиционные постройки из необожженного кирпича прочнее, укрепив их пластиковой сеткой. В Индии успешно используют бамбук для усиления бетона. В Индонезии некоторые здания стоят на опорах из старых покрышек, наполненных песком или камнями.

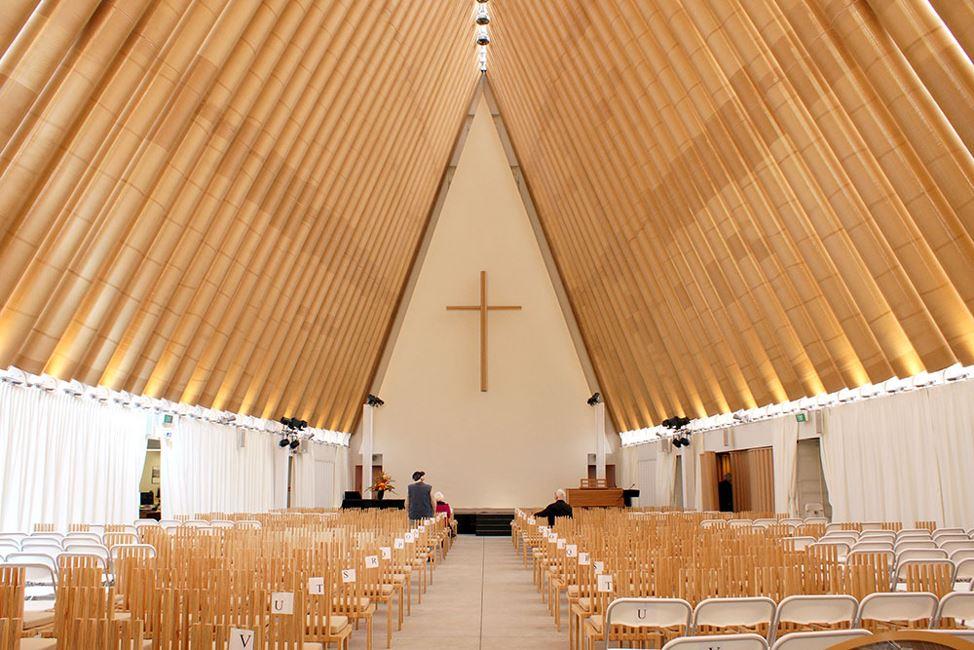

Даже картон может стать крепким, долговечным строительным материалом. Японский архитектор Shigeru Ban построил несколько зданий, используя картонные трубы, покрытые полиуретаном. В 2013 г. он построил собор в Новой Зеландии. Для постройки понадобилось 98 картонных труб, усиленных деревянными балками. Конструкции из картона и дерева очень легкие и гнущиеся, они лучше выдерживают сейсмические нагрузки, чем бетон. А если они все-таки разрушатся, вероятность, что под обломками пострадают люди, минимальна.











По материалам: HowStuffWorks

Текст: Валентина Лебедева
